SAKI 2D-AOI

Systémy 2D-AOI od společnosti Saki Corporation jsou vysoce rychlé a přesné 2D vizuální inspekční zařízení, která podporují různé inspekční procesy, včetně SMT a procesů osazování skrz otvor. Extrémně odolný design hardwaru zajišťuje stabilnější kvalitu inspekce než tradiční vizuální inspekce a přispívá k významné úspoře práce na výrobních místech.

Štítky : AOI SPI & X-RAY | SAKI

2D Automated Optical Inspection Systems

Systémy 2D-AOI od Saki Corporation vynikají vysokou rychlostí a přesností inspekce díky simultánnímu snímání celé DPS, což umožňuje rychlou inspekci s využitím unikátní technologie lineárního skenování Saki. Dále zlepšuje spolehlivost inspekce robustní konstrukcí hardwaru a speciální technologií osvětlení pro získání snímků bez stínů. Systémy nabízejí flexibilitu v inspekčních kritériích včetně simultánní inspekce obou stran DPS, inspekce pájení vložených komponent a detekce extra komponent (ECD), což detekuje pádové částice, cizí objekty a pájky na celé DPS.

PDF SAKI 2D-AOI



Vysokorychlostní kontrolní systém

Současné zobrazování celé desky pro vysokorychlostní kontrolu
Jedinečná technologie řádkového skenování

Současné zobrazování celé desky pro vysokorychlostní kontrolu

Vysokorychlostní kontroly je dosaženo díky současnému zobrazování celé desky plošných spojů s využitím jedinečné technologie řádkového skenování společnosti Saki. Snímky celé desky jsou rychle získávány prostřednictvím dávkového snímání pomocí kamery s řádkovým snímačem – doba taktu není ovlivněna ani počtem dílů, ani stavem osazení.

Nové AOI



Vysoká spolehlivost

Robustní konstrukce hardwaru zaručuje vysokou kvalitu kontroly po celou dobu životnosti

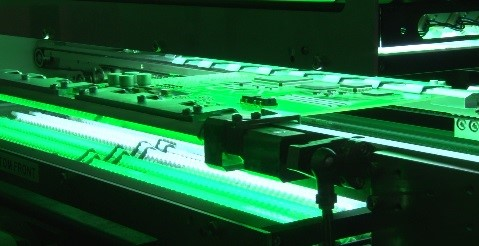

Unikátní technologie osvětlení pro získání snímků bez stínů

Spolehlivost kontroly zvyšuje hardware speciálně navržený pro vysokorychlostní a vysoce přesné snímání, který využívá jedinečnou technologii osvětlení společnosti Saki pro snímání obrazu bez stínů.

Konstrukce hardwaru, která zaručuje vysokou kvalitu kontroly po delší dobu životnosti

Stabilní jednoosá konstrukce hardwaru zajišťuje nízké vibrace a vysokou odolnost, zatímco kompaktní konstrukce pouzdra přispívá k vyšší produktivitě oblasti.

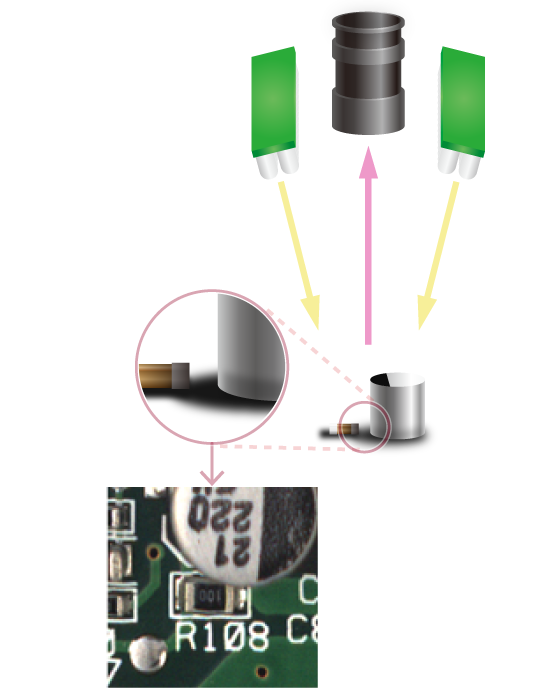

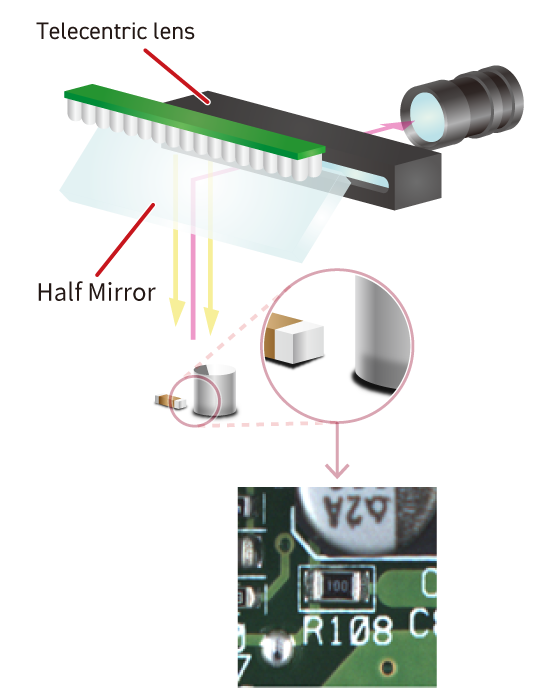

Koaxiální horní světlo pro pořizování snímků bez stínů

Koaxiální horní světlo svítí přímo nad každou kontrolovanou součástkou ve všech pozicích na desce a zachycuje úhlové objekty, například pájecí plochy, aniž by byly ovlivněny sousedními součástkami.



Vícenásobné kontroly

Současná oboustranná kontrola pro zvýšení efektivity výroby
Kontrola pájení vložených součástek
Extra Component Detection (ECD) detekuje vypadlé součástky, cizí předměty a pájecí kuličky po celé desce

Flexibilita systému umožňuje řadu kontrolních kritérií včetně simultánní oboustranné kontroly, kontroly pájení THT a kontroly celé desky.

Současné oboustranné skenování

2D-AOI kontroluje současně montážní i pájecí povrch průchozích součástek.
Protože není zapotřebí žádný obrácený stroj, předchází se poškození desky obrácením, zvyšuje se efektivita investic do zařízení a produktivita plochy zkrácením délky linky.

Kontrola pájení průchozích součástek

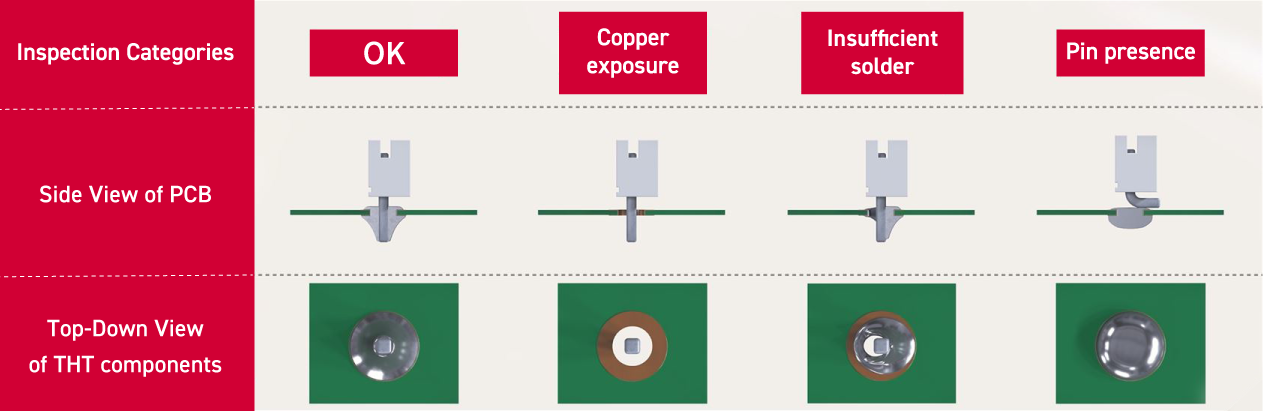

Jedinečná osvětlovací technologie Saki umožňuje analýzu menisku pájky a přítomnosti vývodů, což umožňuje současně kontrolovat tyto vady:

expozice mědi
nadměrné množství pájky
přítomnost vývodů
nedostatečné množství pájky
vyfouknuté otvory
pájecí můstky

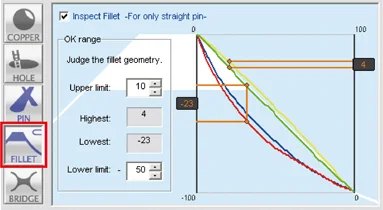

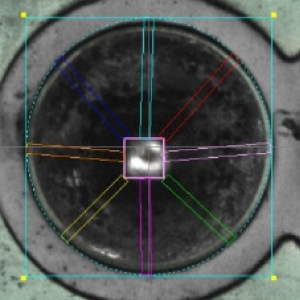

Kontrolní obrazovka pro THT pájení

Celoplošná detekce extra komponentů (ECD) zajišťuje, aby nebyly přehlédnuty spadlé předměty a přebytečné díly

2D-AOI používá extra detekci komponent (ECD) na celém povrchu desky.
ECD porovnává neporušený statistický obraz s nově naskenovaným obrazem, což umožňuje automatickou detekci vad, jako jsou pájecí kuličky a cizí předměty.
Tento proces rovněž odhalí další vady, jako jsou neočekávané přebytečné součástky a prach uvnitř desky.

Kompletní řada vhodná pro procesy SMT nebo Back-End

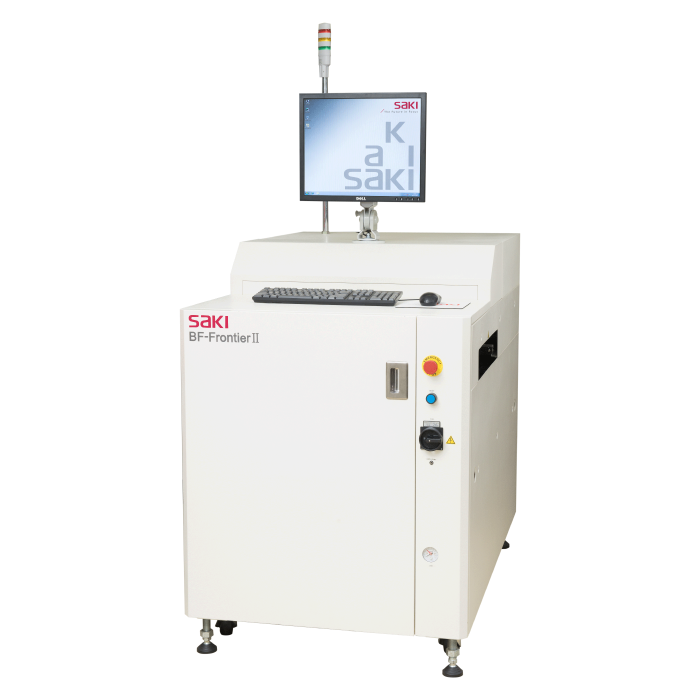

BF-Frontier II

Inline AOI
DPS velkých rozměrů
Rozlišení 18 μm

BF-Tristar II

Inline AOI
Současná oboustranná kontrola
Rozlišení 10 μm

BF-Sirius

Stacionární
DPS velkých rozměrů
Rozlišení 18 μm

BF-Somet18

Stacionární
DPS středních rozměrů
Rozlišení 18 μm

Specifikace

Model	BF-FrontierⅡ	BF-TristarⅡ	BF-Sirius	BF-Comet18
Typ instalace	Inline	Inline	Stolní	Stolní
Velikost (Š)×(H)×(V)mm	850 x 1340 x 1230	850 x 1295 x 1130	800 x 1280 x 600	580 x 850 x 452
Rozlišení	18μm	10μm	18μm	18μm
Odstup DPS	Nahoře: 40mm Dole: 40mm	Nahoře: 30mm Dole: 30mm	Nahoře: 40mm Dole: 60mm	Nahoře: 40mm Dole: 60mm
Požadavek na elektrický proud	Jednofázový ~ 100-120/200-240V +/-10%, 50/60Hz
Velikost DPS (Š)×(D)mm	50 x 60 – 460 x 500	50 x 60 – 250 x 330	50 x 50 – 460 x 500	50 x 50 – 250 x 330
