KIC ProBot

Systém automatického teplotního profilování

Štítky : KIC | Teplotní profiloměry

Profiloměry

Příslušenství

Software

KIC ProBot – Automatické teplotní profilování

Výhody KIC ProBot

Flexibilní
Cenově dostupné
Snadno použitelný software
24hodinová zákaznická podpora

Datasheet

Automatické profilování

Konečným výstupem z přetavovací pece je přijatelný tepelný profil. Přetavovací pec je v podstatě profilovací stroj. ProBot doplňuje přetavovací pec automatickým záznamem profilu pro každou zpracovávanou desku plošných spojů. Profil je za chodu porovnáván se stanoveným procesním oknem, aby se určilo, zda je ve specifikaci, nebo ne. To probíhá na pozadí bez lidského zásahu a bez přerušení výroby. ProBot se programuje spuštěním manuálního profilu pomocí profileru KIC.

Flexibilita při přidávání rozšířených funkcí

Protože nikdo nechce platit za funkce, které nepotřebuje, a protože nikdo neví, jak se jeho potřeby budou časem vyvíjet, je ProBot navržen s velmi rozsáhlým seznamem volitelných funkcí a schopností. Všechny tyto možnosti lze do robota ProBot přidat ze seznamu možností a la carte, a to buď zpočátku, nebo kdykoli později.

Automatické teplotní profilování

OPTIMALIZACE
Navigator Optimizer	Automatizované řešení pro nalezení správné receptury, aby váš proces odpovídal specifikaci vašeho produktu. Navigator vám dává možnost volby, jak přizpůsobit proces požadavkům vaší továrny: nejvyšší kvalita, nejrychlejší výroba nebo obojí.
Auto-Focus (obsahuje Navigator)	Eliminuje odhadování receptury nové desky plošných spojů. Poskytuje navrhovaný recept pro profil in-spec před spuštěním desky. Šetří náklady na desku plošných spojů.
Navigator Power Optimizer	Software Navigator plus přidaný optimalizátor úspory energie.
Auto-Focus Power (obsahuje Navigator)	Auto-Focus se softwarem Navigator plus přidaný optimalizátor úspory energie.
TRACEABILITY a KONTROLA
Barcode Reading Traceability	Automaticky porovnává číslo čárového kódu s vyplněnými profilovými údaji každé jednotlivé výrobní desky zaznamenané systémem.
Barcode Reading Process Control	Eliminujte použití nesprávné receptury. Automaticky porovnává čárový kód výrobku na vstupním dopravníku s uživatelem definovaným řetězcem čárových kódů pro konkrétní recepturu profilu.
Barcode Reading – Traceability & Process Control	Balíček Traceability a Process Control.
Lot ID	Údaje o průběhu výroby na základě kódu Lot ID.
MÍSTNÍ A VZDÁLENÉ VYHLEDÁVÁNÍ A PŘENOS
RPM (Remote Process Monitoring)	Výstup profilovacích dat odeslaných do softwaru RPM Server na samostatném místě nebo externě rovnou do souboru.
RPM Server One (1 licence)	Zobrazení profilových dat ze serveru KIC na samostatném místě. Licence pro jedno místo.
RPM Server Five, Ten, Unlimited (5, 10, neomezeně licencí)	Zobrazení profilových dat ze serveru KIC na samostatném místě. Licence pro více míst.
LDO (Live Data Output)	Výstup profilových dat odeslaných externě do souboru.
Live Index Viewing	Obrazovka pro prohlížení živého indexu zobrazuje komplexní souhrn informací o zajištění kvality výroby.
SPC a ÚDRŽBA
SPC/Cpk Charts	SPC/Cpk Charts – grafy statistické regulace procesu a výpočet Cpk.
Troubleshooting	Karta pro řešení problémů zobrazuje odchylku rychlosti sondy a dopravníku, která pomáhá určit potenciální problémovou oblast.

Systém probot

Součásti systému

dvě termočlánkové sondy (každá sonda má 15 termočlánků)
jednotka pro sběr dat
snímač otáček
snímač desky
Software ProBot s ochranným softwarovým klíčem

Volitelné hardwarové komponenty

Alarmové relé: Alarmové relé se připojuje k jednotce sběru dat a umožňuje systému aktivovat výstražná světla, zvukové alarmy a/nebo zastavit procesní přívodní dopravník.

Světelná lišta: Používá se, když systém přejde do stavu „varování“ nebo „poplach“, aby ukázal změnu v procesu a může vydávat zvukové signály.

Konfigurace PC

Minimální požadavky na hardware

PROCESOR: Dvoujádrový procesor / 1 GHz PC
OPERAČNÍ PAMĚŤ: 2 GB
Rozlišení: 1024 x 768 / 16 bitů
USB: 2 dostupné porty (1 pro stahování dat, 1 pro softwarový klíč). Mohou být zapotřebí 2 další napájené porty USB
Ethernet a/nebo USB: 1 dostupný Ethernet nebo další USB
Minimální prostor na disku: 2 GB

Jednotka sběru dat / sondy

Přesnost	± 2°F (1,2°C)
Čtení za sekundu	13
Termočánky	Typ K
Teplotní rozsah	-150°C až 450°C
Rozměry jednotky (DxŠxV)	308,6mm x 173,5mm x 35,8mm
Komunikace	Ethernet, konektor RJ-45
Počítačová platforma	PC
Napájení	12VDC, 300mA

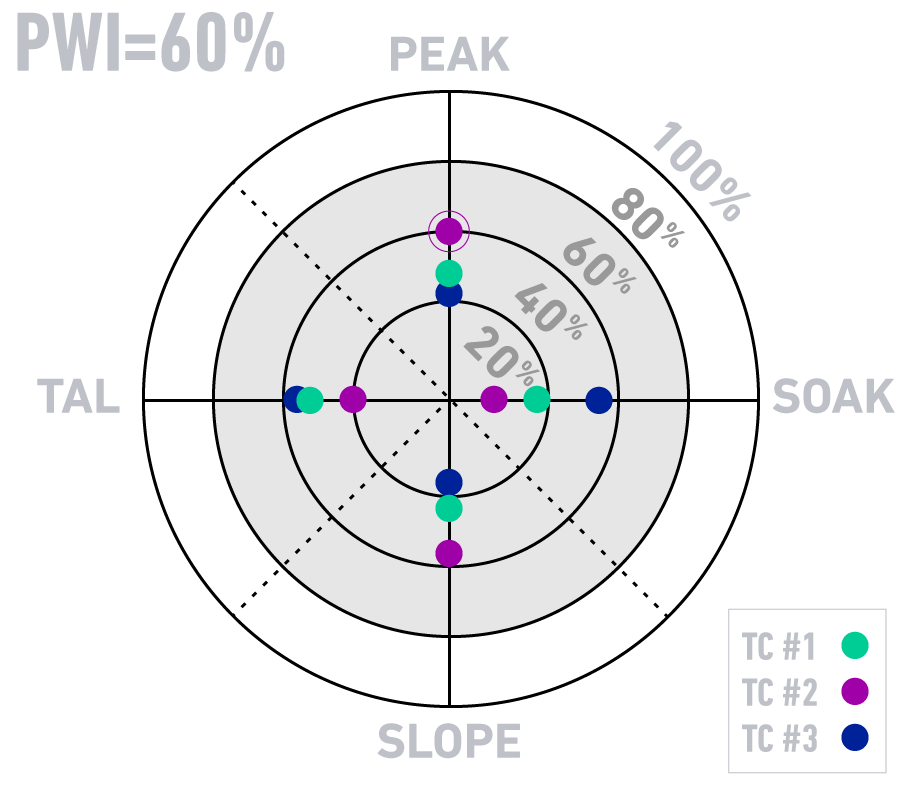

PROFILOVÁNÍ REDUKOVANÉ NA JEDINÉ ČÍSLO

PWI měří shodu profilu s procesním oknem matematickým a objektivním způsobem pomocí jediného čísla. To pomáhá při optimalizaci procesu porovnáním a seřazením alternativních profilů z hlediska jejich přizpůsobení dostupnému procesnímu oknu. Čím nižší je PWI, tím je proces efektivnější a stabilnější! (Podrobné vysvětlení naleznete v datovém listu PWI.)

Technická podpora 24/7, záruka bez rizika

Všechny produkty KIC jsou navrženy tak, aby poskytovaly maximální hodnotu a rychlou návratnost díky zefektivnění tepelného procesu. Investice do produktu KIC je krokem k celkové kontrole procesu a řízení kvality.
