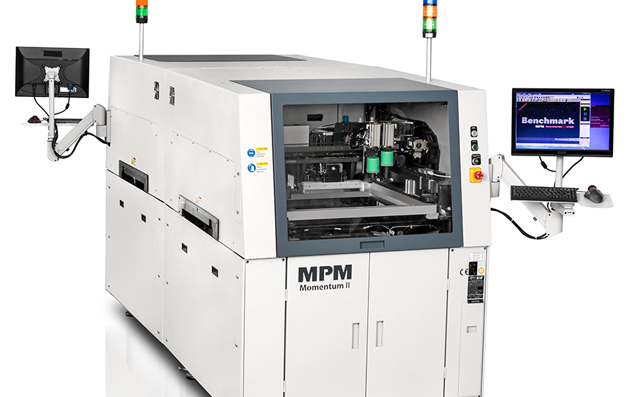

MPM Momentum II BTB

Model Momentum® II BTB má menší rozměry než standardní platforma Momentum. Konfigurace Back-to-Back umožňuje zpracování dvou linek pro vyšší průchodnost bez nutnosti prodlužování výrobní linie nebo zvýšení kapitálových investic. Dvojitá linka poskytuje flexibilitu tisknout více produktů na jediné SMT lince, jako je horní a spodní strana, stejná strana, nebo základní/deskové moduly, což činí BTB nejflexibilnějším modelem v osvědčené platformě Momentum.

Štítky : ITW EAE | MPM sítotisky

Sítotisk Momentum II BTB

Vyšší průchodnost na menším prostoru
Tiskárna Momentum II BTB šetří místo a je o 200 mm kratší než standardní tiskárna Momentum II. Konfigurovat pro zpracování dvou linek lze umístěním dvou tiskáren BTB zády k sobě v výrobní linii. Zpracování dvou linek generuje výstup dvou tiskáren na délce jedné.

Maximální flexibilita v platformě Momentum
Použijte tiskárnu MPM v lince jako samostatnou jednotku nebo konfigurovat zády k sobě pro výstup dvou linek. Tiskněte více produktů na jediné SMT lince, například tiskněte horní a spodní strany, tiskněte stejnou stranu nebo tiskněte základní/deskové moduly. Tiskárna Momentum II BTB je k dispozici ve dvou různých konfiguracích průchodnosti pro optimální flexibilitu při vyvažování linky.

Přizpůsobení strategie tiskárny strategii dvou linek
Tiskárna Momentum II BTB umožňuje celkovou přístupnost a servis z přední strany, s otevřeným přístupem k elektrickému systému, nádrži na rozpouštědlo a dalším klíčovým komponentám. Protože tiskárna BTB nevyžaduje přístup zezadu ani dodatečný prostor pro buffery, umístěte každou tiskárnu tak, abyste maximalizovali využití podlahové plochy vašeho zařízení.

Osvědčená přesnost a výkon řady Momentum
Opakovatelná přesnost zarovnání ±11 mikronů při 6 sigma, Cpk ≥2 a přesnost mokrého tisku 17 µm při 6σ, Cpk ≥ 2, s navrženou a nezávisle ověřenou schopností 6σ. Tiskárny řady MPM Momentum II jsou rychlé, přesné a vysoce spolehlivé, s výkonem, který nemá konkurenci ve své třídě.

PDF Momentum II BTB EN

Výhody sítotisku MPM Momentum II 100

Špičková přesnost a opakovatelnost

Flexibilita v konfiguraci linek

S přední přesností a opakovatelností v oboru (certifikováno třetí stranou) nabízí šablonová tiskárna Momentum II BTB uživatelům větší flexibilitu při konfiguraci linek. Využijte vynikající tiskový výkon tiskárny Momentum II BTB pro dvoulinkový výstup a celkově menší prostorové nároky.

Systém EdgeLoc

Optimalizace těsnění a konzistence tisku

Systém EdgeLoc používá boční upínací techniku, která odstraňuje potřebu horních svorek, jež by narušovaly kontakt mezi PCB a šablonou. Výsledkem je optimální těsnění a konzistentní tisk od okraje k okraji. Vyberte si robustní EdgeLoc II s bočním upínáním nebo EdgeLoc+, který umožňuje přepínání mezi bočním a horním upínáním.

Nový systém správy pasty

Inovativní nástroje pro zlepšení výnosnosti

Nový systém správy pasty od MPM poskytuje inovativní nástroje ke zlepšení výnosnosti a umožňuje sledování v rámci Průmyslu 4.0. Systém zahrnuje první monitor teploty pasty v průmyslu, který měří správnou viskozitu pasty, a monitor výšky role, který nyní měří jak horní, tak dolní limity. Veškerá data lze zaznamenávat pro sledovatelnost desek. Jde o bezkontaktní řešení, které může automaticky přidávat více pasty.

Rychlá výměna stěrek

Precizní kontrola síly stěrky

Nové rychloupínací stěrky umožňují snadnou a rychlou výměnu bez potřeby nářadí. Výměna stěrky trvá méně než 30 sekund. Momentum II nabízí pokročilou tiskovou hlavu s vysoce přesným zatěžovacím čidlem a uzavřenou smyčkou pro kontrolu tlaku, což zajišťuje přesnou a konzistentní sílu stěrky.

Inovace v čištění šablon

Úspora času a nákladů s RapidClean

RapidClean je inovativní vysokorychlostní čištění šablon rozpouštědlem, které výrazně zkracuje čas cyklu a zlepšuje výkon čištění šablon, zejména u jemného rastru. RapidClean snižuje počet stěrů ze 3 na 2 a zkracuje čas cyklu o 5–6 sekund na tiskový cyklus oproti standardnímu stěrači. Díky menšímu počtu potřebných čisticích cyklů může RapidClean ušetřit až 10 000 USD ročně na úsporách papíru na tiskárnu.

Tisková hlava EnclosedFlow

Úspory a vynikající výkon tisku

Tisková hlava MPM EnclosedFlow zajišťuje rovnoměrné plnění otvorů a vynikající tiskový výkon, zejména pro zařízení s jemným rastrem. Nabízí také značné úspory pájecí pasty ve srovnání s tiskem pomocí stěrky – více než 50% úspory, což vede k dramaticky rychlé návratnosti investice.
