MSD – skříně Totech s řízenou vlhkostí

Nadstandardní ochrana pro vaše citlivé komponenty.
Řada MSD zajišťuje bezpečné a dlouhodobé skladování díky extrémně nízké vlhkosti pod 0,5 % RH.
Bez potřeby dusíku, bez složité údržby – jen spolehlivý výkon a přesné podmínky.
Vyberte si špičkové řešení, které splňuje požadavky normy IPC/JEDEC J-STD-033D.
Navrhneme ideální konfiguraci přímo pro vás.

Štítky : TOTECH | Skladovací systémy

Proč TOTECH MSD?

Spolehlivé, rychlé a bezúdržbové skladování

Skříně řady MSD jsou určeny pro dlouhodobé skladování součástek citlivých na vlhkost při velmi nízké relativní vlhkosti pod 0,5 % RH.
Díky vestavěné vysoušecí jednotce U-5000 Series dokážou udržet stabilní podmínky i při častém otevírání dveří.
MSD kabinety navíc splňují přísné požadavky normy IPC/JEDEC J-STD-033D, čímž zajišťují bezpečné uložení MSL komponent bez rizika absorpce vlhkosti.
Systém je zcela bezúdržbový, nevyžaduje žádné připojení na dusík, je energeticky úsporný a připravený na nepřetržitý provoz.
Skříně je možné doplnit o sledování dat, zámky dveří či další příslušenství podle potřeb výroby.

Klíčové vlastnosti skříní Totech MSD

Série MSD kombinuje špičkovou technologii s uživatelskou jednoduchostí. Každý detail je navržen s ohledem na provozní spolehlivost, bezpečnost uložených komponent a dlouhou životnost bez nutnosti údržby.

🔒 Vlhkost pod 0,5 % RH
Díky výkonné vysoušecí jednotce U-5000 Series je dosaženo extrémně nízké relativní vlhkosti, ideální pro dlouhodobé skladování MSL komponent.

⚙️ Bezúdržbový provoz
Skříň nevyžaduje žádné připojení k dusíku ani další vnější zařízení. Vše je integrováno a připraveno na nepřetržitý provoz.

🔁 Rychlá regenerace po otevření
Po každém otevření dveří je vlhkost automaticky a rychle opět snížena, bez negativního dopadu na uložené komponenty.

🧠 Smart funkce a monitoring
Volitelné příslušenství umožňuje sledování vlhkosti, teploty a doby skladování, včetně možnosti exportu dat a propojení se softwarem.

🔌 Energeticky úsporný systém
Díky inteligentní regulaci a kvalitní izolaci je provoz skříně mimořádně efektivní a nenáročný na spotřebu energie.

🧩 Flexibilita konfigurace
Skříně jsou dostupné v různých velikostech a lze je doplnit o polohovatelné police, zásuvky nebo antistatické rohože.

Typické využití skříní MSD

Nízkovlhkostní skříně řady MSD jsou navrženy pro bezpečné a efektivní skladování citlivých elektronických součástek. Uplatnění nacházejí ve výrobě, vývoji i logistice, kde je kontrola vlhkosti klíčová pro kvalitu výsledného produktu.

Skladování SMT a THT komponent

Spolehlivé uchování čipů, kondenzátorů, konektorů i dalších MSL součástek, které vyžadují přesně řízené podmínky.

Příprava pro osazování DPS

Komponenty jsou neustále připraveny k použití bez nutnosti předsoušení, což zjednodušuje výrobní procesy a snižuje zmetkovitost.

Náročný průmysl a auditní prostředí

Automobilový, letecký nebo obranný průmysl často vyžaduje jasnou evidenci skladovacích podmínek. MSD skříně umožňují data o skladování sledovat i archivovat.

Vývoj a prototypová výroba

Ideální pro R&D oddělení, kde je nutné uchovávat specifické komponenty v perfektním stavu po delší dobu, bez rušení provozu a s minimálními nároky na prostor.

Modely a technické specifikace

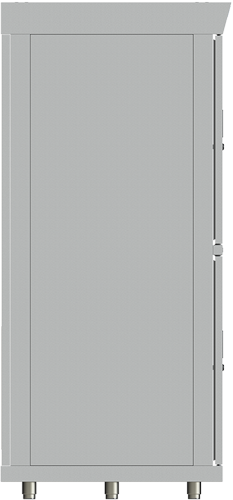

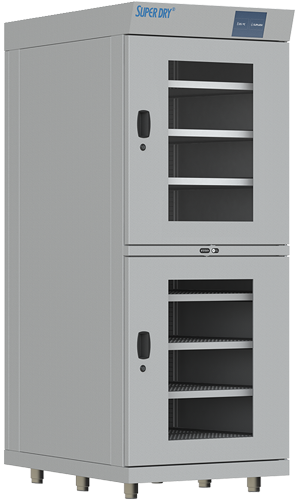

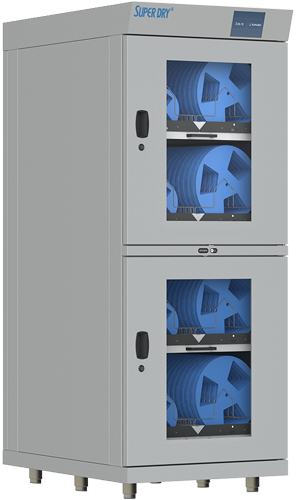

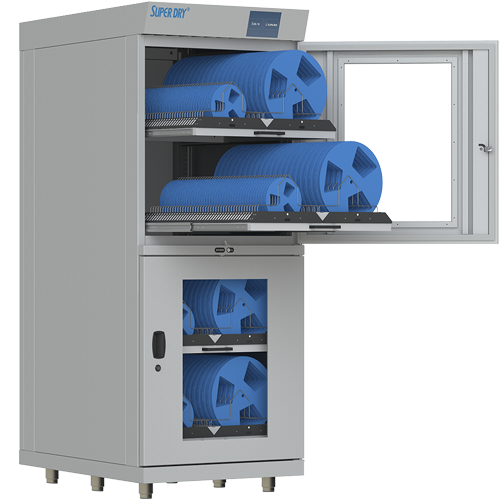

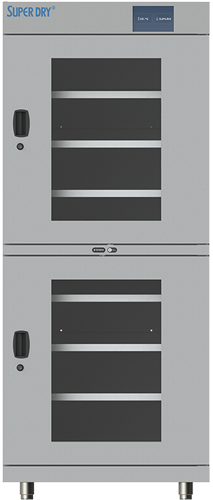

MSD 1222-55 Basic

Modulární sušící skříň, která roste s vašimi potřebami.

Vnější rozměry (Š × V × H):	840 × 2040 × 900 mm
Vnitřní rozměry (Š × V × H):	830 × 1780 × 850 mm
Hmotnost:	140 kg
Kapacita:	1200 litrů
Počet polic:	4 (2 × krátké 735 × 580 mm, 2 × dlouhé 735 × 740 mm)
Nastavení výšky polic:	v krocích po 20 mm
Maximální zatížení na polici:	30 kg
Maximální celkové zatížení skříně:	400 kg
Materiál:	Ocel s disipativním povrchem (10⁵ – 10¹¹ Ω/sq)
Třída ochrany:	Třída 1, pevně uzemněná
Napájení:	230 V / 50 Hz (volitelně 120 V / 60 Hz)
Průměrná spotřeba energie:	30 W/h
Vysoušecí jednotka:	1 × U-5000
Relativní vlhkost:	≤ 0,5 % RH
Doba obnovy vlhkosti po otevření dveří:	15 minut na <1 % RH
Integrace do sítě:	možná přes Smart Connect

Poznámka: Tento model lze rozšířit přidáním modulů MSD 1223 Add-On pro zvýšení skladovací kapacity až na 3600 litrů bez potřeby další vysoušecí jednotky.

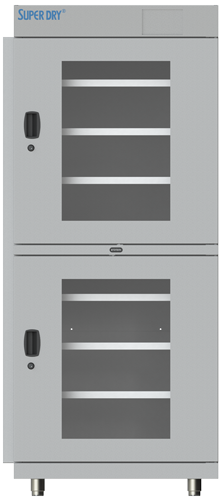

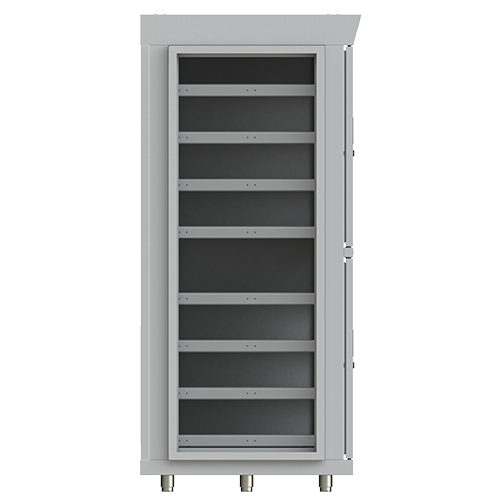

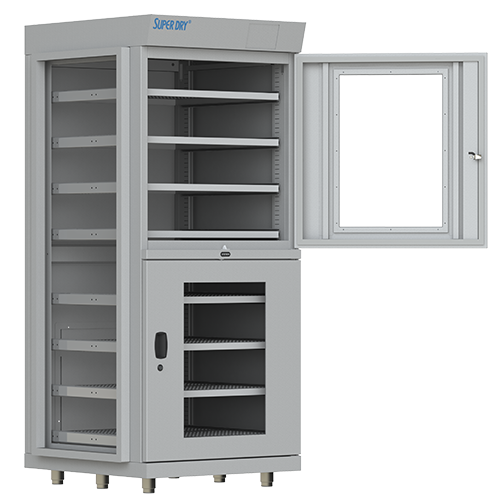

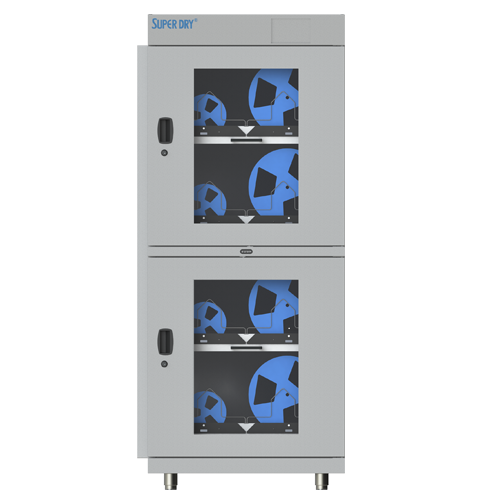

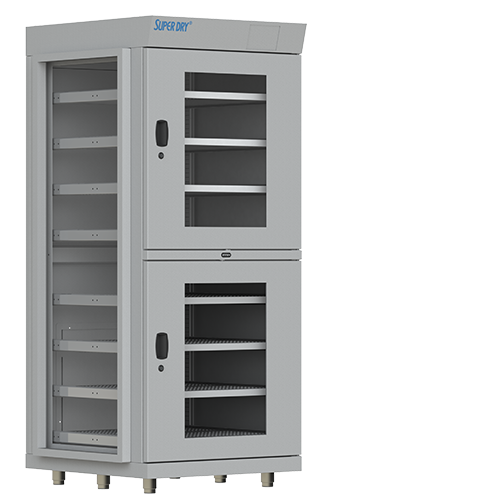

MSD 1223 add-on

Přídavný modul pro rozšíření kapacity základní skříně MSD 1222-55 Basic.

Vnější rozměry (Š × V × H):	840 × 2040 × 900 mm
Vnitřní rozměry (Š × V × H):	830 × 1780 × 850 mm
Hmotnost:	125 kg
Kapacita:	1255 litrů
Počet polic:	4 dlouhé (735 × 740 mm)
Nastavení výšky polic:	v krocích po 20 mm
Maximální zatížení na polici:	30 kg
Maximální celkové zatížení skříně:	400 kg
Materiál:	Ocel s disipativním povrchem (10⁵ – 10¹¹ Ω/sq)
Třída ochrany:	Třída 1, pevně uzemněná
Napájení:	Bez napájení (není vybavena vysoušecí jednotkou)
Vysoušecí jednotka:	Není součástí – modul slouží jako rozšíření modelu MSD 1222-55 Basic
Relativní vlhkost:	≤ 0,5 % RH (dle základního modulu)
Doba obnovy vlhkosti po otevření dveří:	15 minut na <1 % RH (při připojení k MSD 1222-55 Basic)
Integrace do sítě:	přes základní jednotku MSD 1222-55 Basic (Smart Connect)
