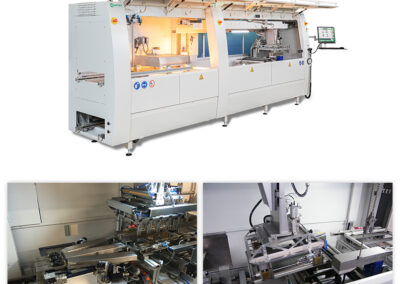

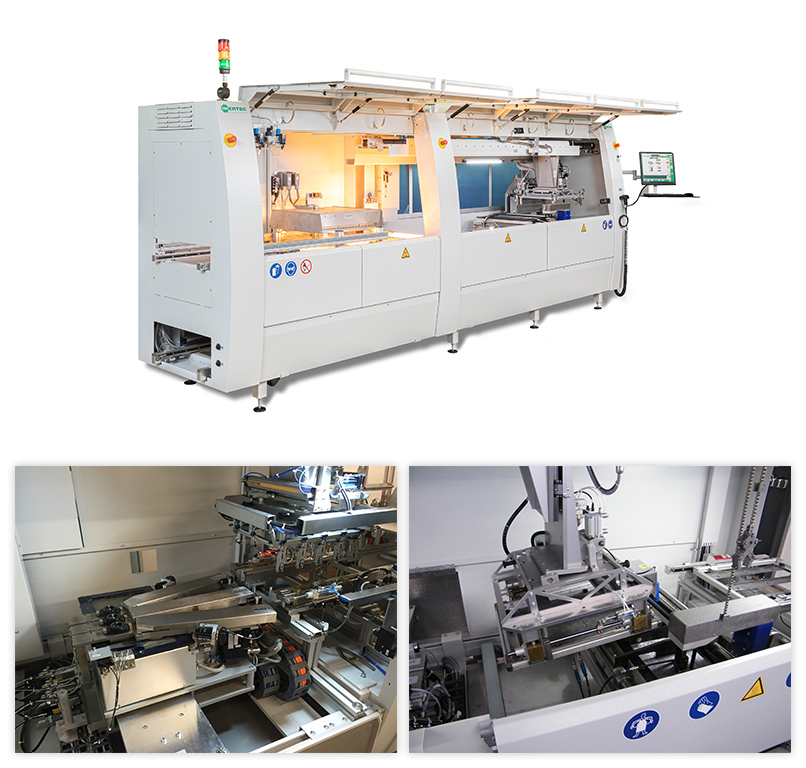

INERTEC ELS 3.3 Inline

Max. velikost DPS: až 500 × 400 mm
Počet pájecích pozic: konfigurovatelné podle požadavků výroby
Řízení: Beckhoff PLC + průmyslový PC s grafickým rozhraním
Přesnost pájení: ±0,15 mm
Napájení: 3 × 400 V / 50 Hz, výkon dle konfigurace
Připojení: Ethernet, USB, podpora vzdáleného přístupu a diagnostiky

Automatizace manuálního pájení s maximální přesností a adaptabilitou

Systém ELS 3.3 Inline je navržen jako vysoce flexibilní řešení pro náhradu ručního pájení v sériové výrobě. Využívá víceosou CNC platformu, která umožňuje přesné a opakovatelné provedení pájecích operací na THT komponentech. Tento systém je ideální volbou pro výrobce, kteří chtějí zautomatizovat složité nebo časově náročné manuální procesy a zároveň udržet vysokou kvalitu a stabilitu výroby.

Štítky : Inertec | Pájecí zařízení

INERTEC ELS 3.3 Inline

Klíčové vlastnosti

Víceosý řízený pohyb: 3 osy s přesným řízením trajektorie a výšky pájecí trysky

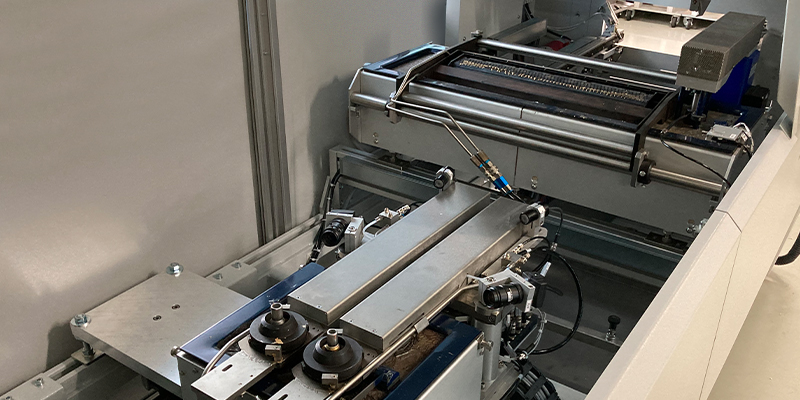

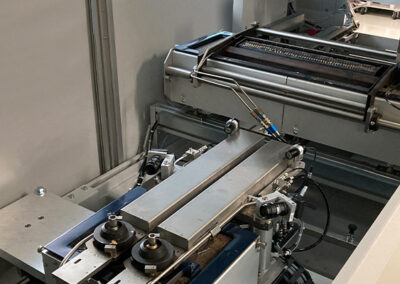

Dvojitý pájecí modul: možnost osazení dvěma nezávislými pájecími stanicemi pro paralelní operace
Pájecí technologie: MiniWave nebo ActiveFlow, včetně automatické výměny trysky
Kompatibilita se slitiny SnPb i bezolovnatými variantami (např. SAC)
Flexibilní nastavení úhlů a výšek pájení pro obtížné spoje
Integrace dopravníků: možnost začlenění do výrobní linky nebo použití jako samostatná stanice
Fluxování: Micro-Drop systém s přesným dávkováním a minimálními zbytky

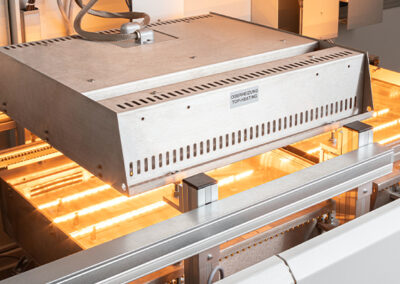

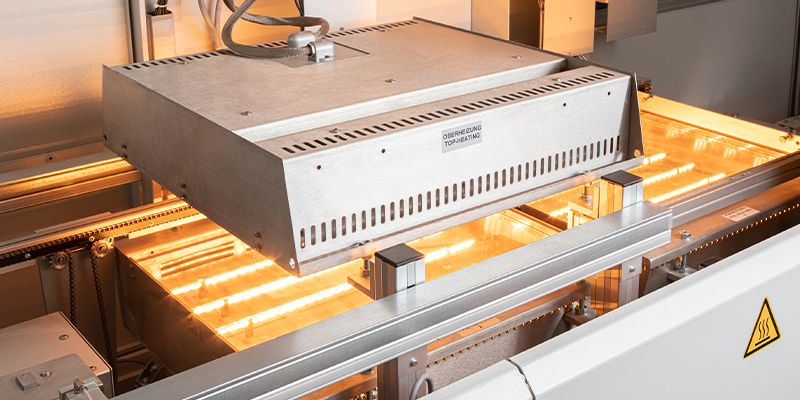

Předehřev: křemenný IR ohřev pro optimalizaci teplotního profilu

Výhody INERTEC ELS 3.3 Inline

Automatizace bez kompromisů: náhrada ručního pájení bez ztráty flexibility
Zvýšení produktivity: možnost paralelního pájení na více pozicích současně
Stabilita a opakovatelnost: stejné výsledky při každém cyklu
Úspora nákladů: snížení potřeby ruční práce, minimalizace zmetkovitosti
Připraveno na budoucnost: snadná integrace do pokročilých MES a sledovacích systémů
