INERTEC Cube Inline+

Špičkový výkon, maximální flexibilita a bezkonkurenční modularita

Cube Inline+ představuje pokročilý selektivní pájecí systém pro průmyslové nasazení s vysokými nároky na propustnost, kvalitu a plnou automatizaci. Jeho hlavní výhodou je modulární architektura, která umožňuje přizpůsobit konfiguraci přesně podle specifických potřeb výrobní linky – od jedné pájecí jednotky až po kompletní vícezónový systém s AOI kontrolou a integrací do MES.

Štítky : Inertec | Pájecí zařízení

INERTEC CUBE Inline+

Klíčové vlastnosti

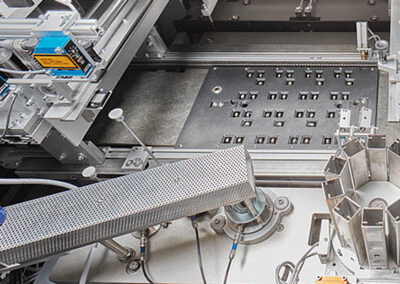

Modulární konstrukce: možnost kombinace různých pájecích technologií (MiniWave, ActiveFlow)
Počet pájecích modulů: až 6 nezávislých jednotek pro paralelní pájení
Velikost DPS: až 510 × 460 mm

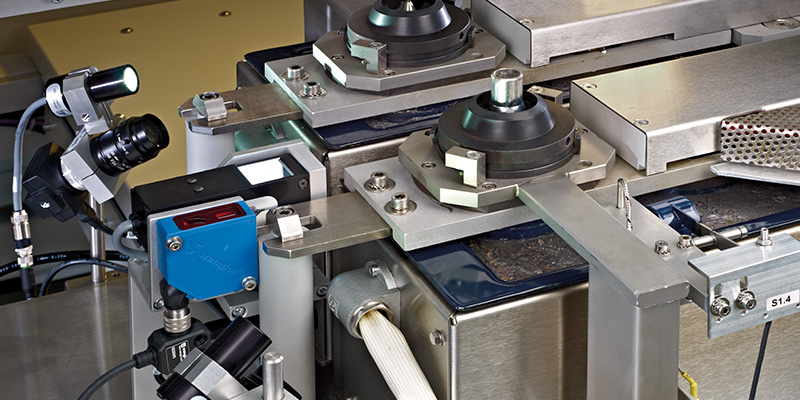

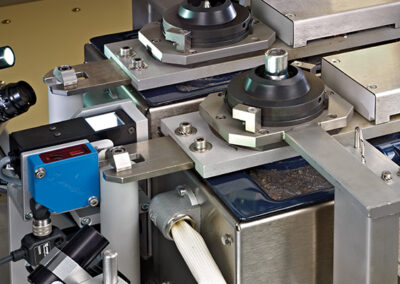

Integrace AOI: optická inspekce přímo v lince – pro 100% kontrolu kvality spojů

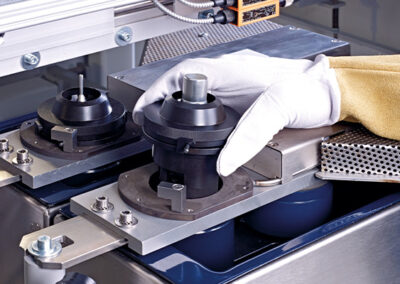

Pájecí trysky: automatická výměna, použití různých geometrií a slitin

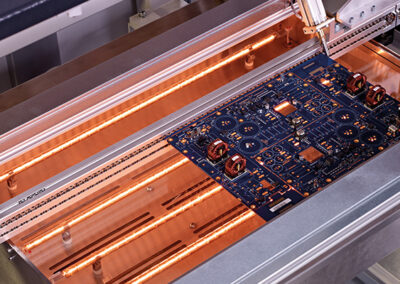

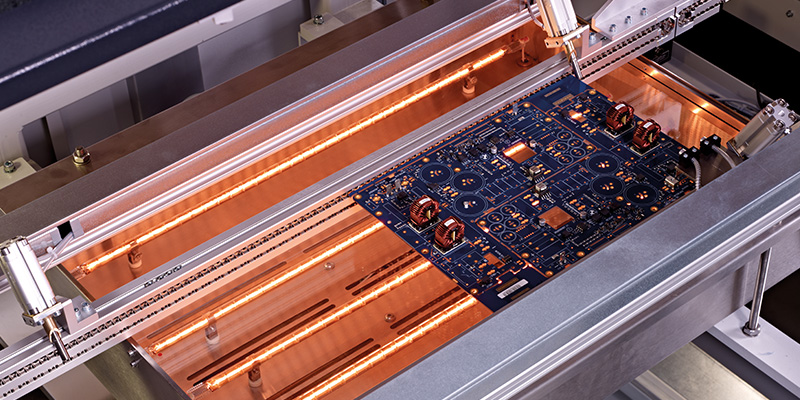

Předehřev: vícezónový, řízený – pro maximální rovnoměrnost a účinnost

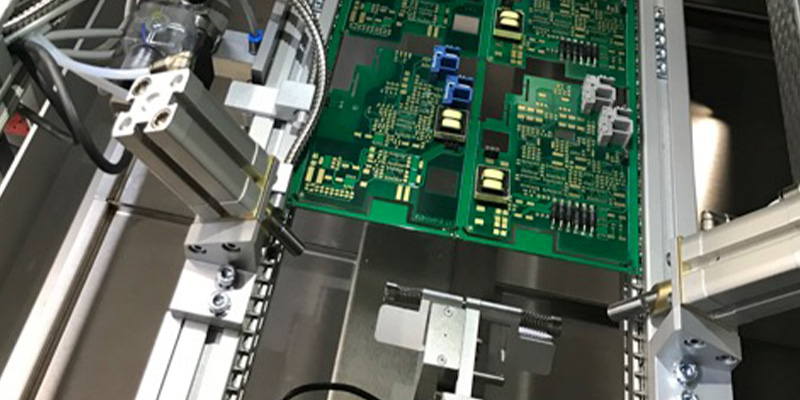

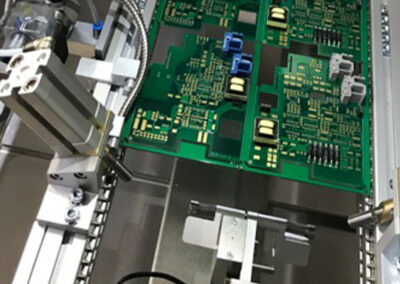

Fluxování: Micro-Drop systém s precizním řízením dávkování
Kompatibilita s Industry 4.0: rozhraní pro sběr dat, vzdálené monitorování, MES propojení

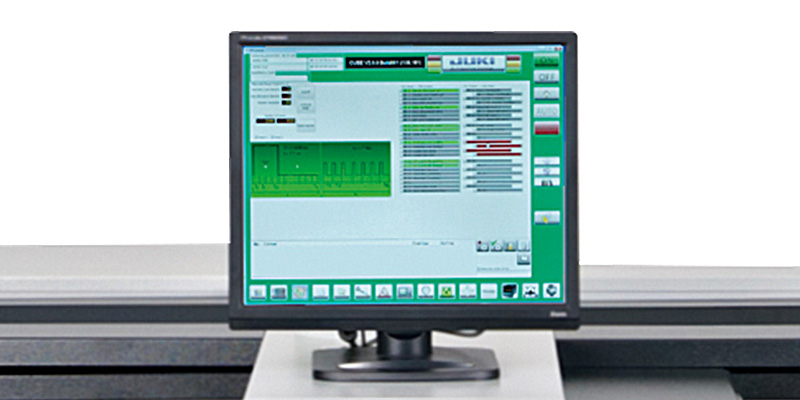

Ovládání: intuitivní HMI s Beckhoff PLC, dotykovým displejem a možností offline programování

INERTEC CUBE Inline+ EN PDF

Výhody INERTEC Inline+

Škálovatelnost: lze začít s jednoduchou verzí a později rozšiřovat podle růstu výroby
Rychlá návratnost investice: díky vysoké propustnosti, nízké zmetkovitosti a možnosti nepřetržitého provozu
Maximální kvalita spojů: s možností nastavení individuálních profilů pro každou pájenou pozici
Servis a údržba: snadný přístup k jednotlivým modulům, možnost dálkové diagnostiky

Technické specifikace

Délka systému: závisí na konfiguraci – od 2 do 8 metrů (typicky ve 3–5 modulech)
Napájení: 3 × 400 V, 50 Hz
Spotřeba energie: podle konfigurace a počtu pájecích modulů
Přesnost polohování: ±0,15 mm
Řízení: průmyslové PC + Beckhoff PLC, s podporou vzdálené správy a update systému
