TVX-IM9000F

Manuální RTG systém pro detailní 2D/2.5D inspekci

Spolehlivé manuální řešení pro přesnou kontrolu skrytých vad v elektronice a mechanice

TVX-IM9000F je vstupní model mezi manuálními RTG inspekčními zařízeními značky . Nabízí kombinaci vysokého rozlišení, intuitivního ovládání a inteligentního algoritmu pro automatizovanou detekci defektů. Je vhodný pro ruční i poloautomatickou kontrolu širokého spektra součástek – od PCB po jemné konektory.

Štítky : X-ray | Techvalley
techvalley_logo

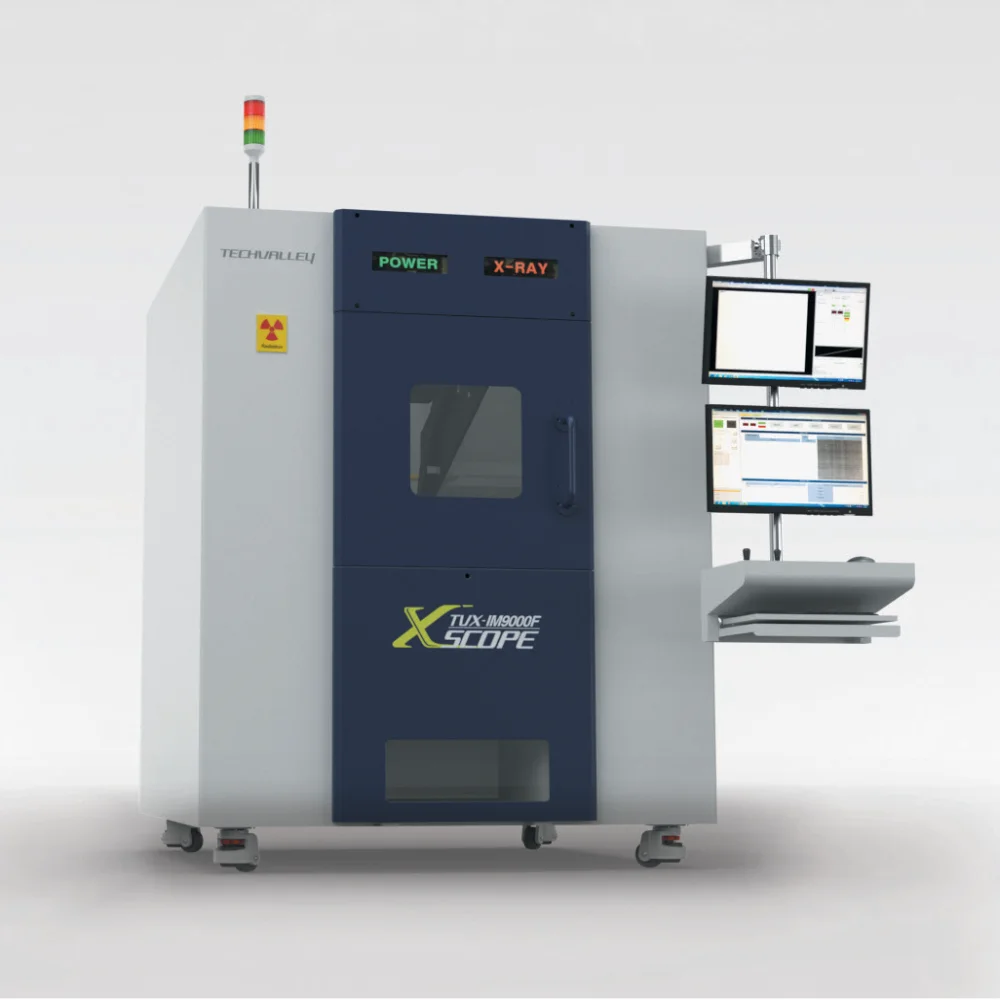

Techvalley TVX-IM9000F

Tento model poskytuje ideální rovnováhu mezi cenou, výbavou a výkonem. Zvládá pokročilou 2D a 2.5D inspekci s přesným zaostřením i na jemné spoje typu BGA, QFN nebo wire bonding.

Klíčové vlastnosti

  • 2D a 2.5D ruční inspekce s vysokým rozlišením
  • Detekční systém: 6,9 Mpx senzor, velikost pixelu 49 μm
  • Rentgenový zdroj: 110 kV / 25 W, ohnisko 5 μm – ideální pro detailní struktury
  • Velká inspekční plocha: až 480 × 480 mm
  • Režimy ovládání: manuální, makro režim i automatická inspekce s algoritmem pro rozpoznání vad
  • Bezúdržbový provoz a intuitivní dvoumonitorové rozhraní
  • Nízká radiace: < 1 μSv/h – vhodné i do vývojových nebo provozních pracovišť
HAWKEYE1000

Technické parametry

Rentgenový zdroj 110 kV / 25 W / 5 μm velikost ohniska
Detekční systém obrazu 6,9 Mpx / velikost pixelu 49 μm
Oblast inspekce max. 480 × 480 mm
Bezpečnost rentgenu 1 μSv / hodina
Napájení 220 V AC
Rozměry (Š × H × V) 1 372 × 1 534 × 1 623 mm
Hmotnost 1 600 kg

Typické aplikace

Mobilní moduly, paměťové čipy, senzory

PCB a FPCB desky

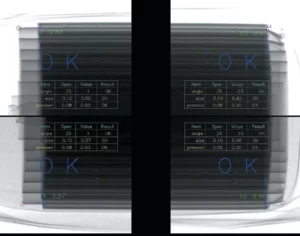

Baterie a power moduly

Kamera moduly, konektory

Antény, vodiče, hybridní spoje

Ukázkové výstupy

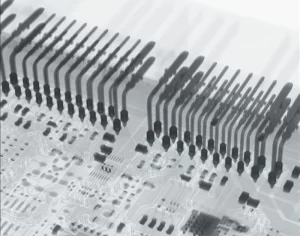

  • RTG snímky konektorových spojů

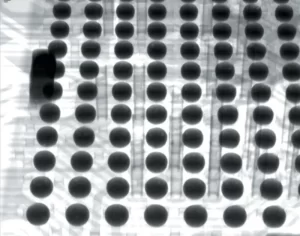

  • Zobrazení QFN a BGA struktur
  • Detekce poruch na deskách plošných spojů

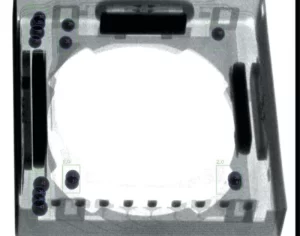

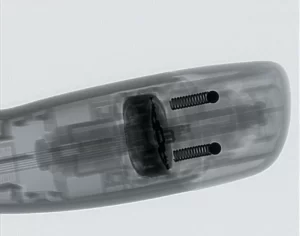

  • Analýza vnitřních struktur plastových dílů
