ARIRANG 130CT

CT inspekční systém pro detailní analýzu mikrosoučástek

Kompaktní řešení pro přesnou 2D a 3D rentgenovou kontrolu malorozměrových komponent

ARIRANG 130CT je vstupní model CT zařízení navržený pro nedestruktivní kontrolu drobných elektronických součástek, mechanických částí a pájených spojů. Díky integrované podpoře 2D i 3D zobrazení, rychlému skenování a automatickým funkcím je ideální pro vývoj, vzorkování a malosériovou výrobu.

Štítky : X-ray | Techvalley

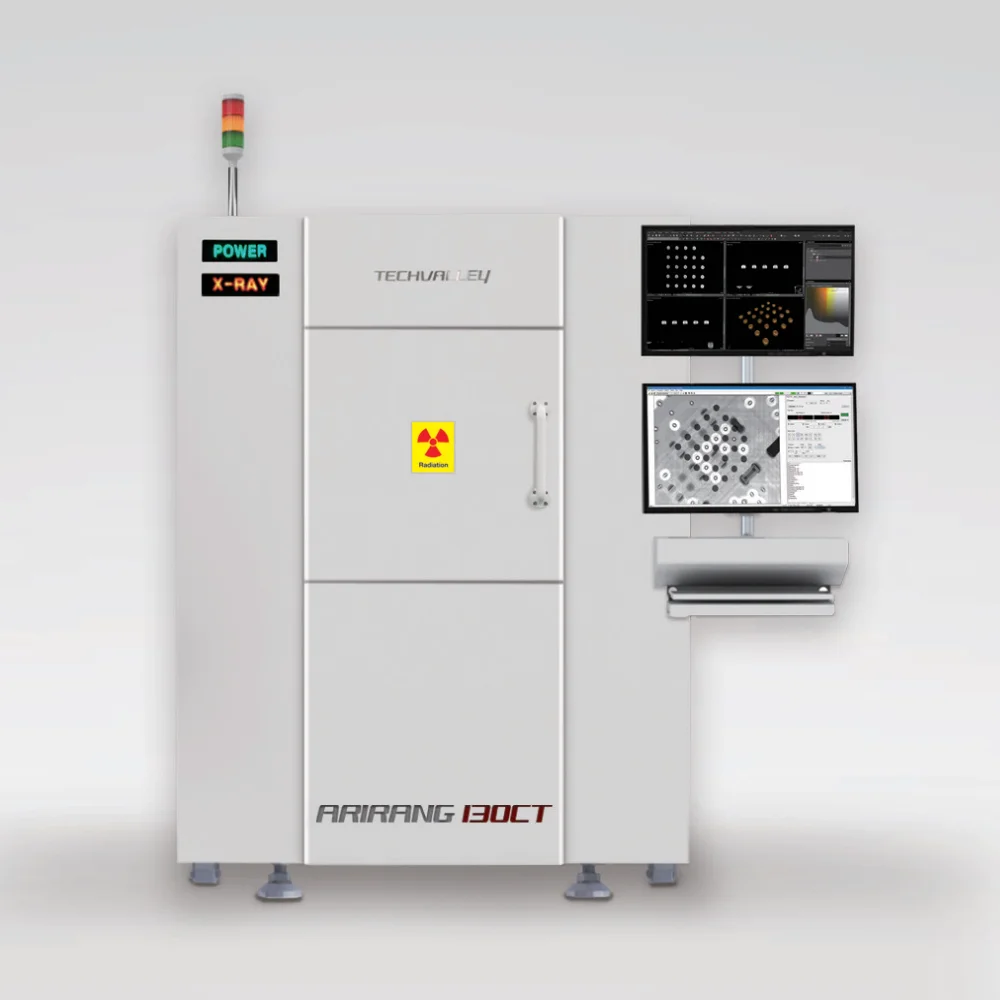

Techvalley ARIRANG 130CT

Zařízení je navrženo s důrazem na jednoduché ovládání, bezúdržbový provoz a vysokou přesnost. Díky vestavěné navigaci lze rychle najít a nasnímat požadovanou oblast, zatímco automatický inspekční režim zajišťuje opakovatelné výsledky i bez zásahu operátora.

Klíčové vlastnosti

2D i 3D inspekce v jednom systému – není potřeba externí software
Detekční systém: rozlišení 6,9 megapixelu, reálný bodový rozměr snímání 49 μm
Rentgenový zdroj: 130 kV / 40 W, ohnisko 8 μm pro ostrý obraz a jemné detaily
Rozsah inspekce:
- 2D režim: až 340 × 440 mm (včetně výšky vzorku)
- 3D CT režim: max. 150 × 100 mm (včetně výšky)
Rychlé skenování a automatická rekonstrukce
Bezúdržbový provoz: dlouhá životnost bez nutnosti pravidelného servisu
Navigace a automatická inspekce: ideální pro opakované testy nebo vzorkování
Nízká radiace: < 1 μSv/h – splňuje bezpečnostní normy pro práci s RTG

Technické parametry

Rentgenový zdroj	130 kV / 40 W / 8 μm velikost ohniska
Detekční systém obrazu	6,9 Mpx / velikost pixelu 49 μm
Oblast inspekce	(2D) 340 × 440 mm (V) / (CT) 150 × 100 mm (V)
Bezpečnost rentgenu	1 μSv / hodina
Napájení	220 V AC
Rozměry (Š × H × V)	1 460 × 2 500 × 1 850 mm
Hmotnost	2 500 kg
